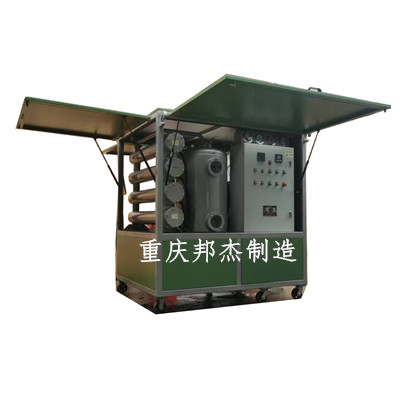

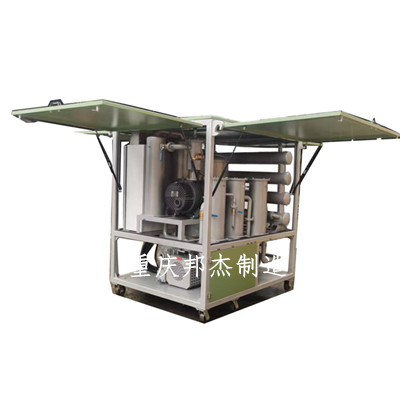

ZJA系列变压器油双级高效真空滤油机
一、双级真空滤油机设备用途：
主要适用于110KV以上的主变油、新油、进口油、互感器油等油品的高度脱气、除水净化处理，也可用于变压器大修时的过滤设备和真空注油设备。由于双级真空机组极大地提高了系统的真空度和抽气速率，能更快、更深度的脱出变压器油中的水分和各种气体，极大地提高了变压器油的闪点和击穿电压值，缩短变压器的检修和注油工期。对于击穿电压不低于25KV的新油，一次净化能提高到45KV，数次净化可达到70KV以上.
二、高效双级真空滤油机设备性能特点：

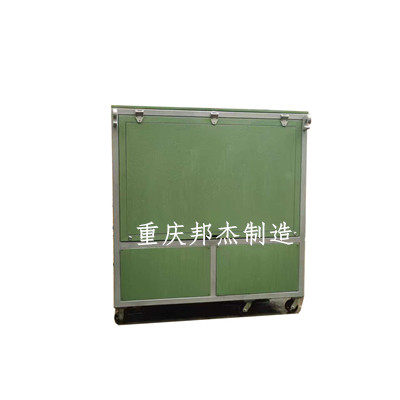

变压器油双级真空滤油机吸收国内外同类产品先进技术加以创新设计，有优良的性价比。在油处理工艺和设备性能上处于领先水平，具有工作真空度高、滤油速度快、保护油质等优点，主要用于高压及超高压电力用油的净化处理，可一次提高油击穿电压35KV以上。本系列产品可选用固定封闭式或拖车移动式，适合于安装和检修大型变压器时的油务处理、变压器真空注油及热油循环干燥。
此外，也可为用户配置成三级高真空滤油机，以获得更高的工作真空度，满足您更高的油处理要求。
产品特点：
1、该机一个罐体，两级真空分离室，级间液位自动平衡并形成级间压差，性能优于单级真空滤油机。
2、该机标准配置的前级泵均采用具有世界领先水平的欧洲原装进口真空泵（自然冷却方式），抽气速度快，可快速获得高的工作真空度。
3、真空分离为新型专利技术，采用独特不锈钢折叠旋流式脱气脱水分离塔，增大分离面积使油液薄膜化并实现三维立体蒸发，以获得足够汽化时间，确保一次分离的最佳效果。
4、采用新型加热装置加热负荷低，避免油质老化。
5、个性化设计，用户可根据需求选用全进口或部分进口产品，也可根据要求是否采用PLC（带触摸屏）控制，是否配备流量计，能满足不同客户群体的需要。
7、杂质过滤均配备美国进口滤芯，过滤面积大、纳污能力强、过滤精度高。
8、不管客户选用国产优质油泵或进口油泵，都经我司专业密封处理，运行噪音低、无泄漏，使用寿命长。
三、绝缘油双级真空滤油机技术参数及净化指标
| 项目 | 参数名称 | 型号/单位 | ZJA-30 | ZJA-50 | ZJA-100 | ZJA-150 | ZJA-200 | ZJA-300 |
| 设 备 技 术 参 数 | 公称流量 | L/min | 30 | 50 | 100 | 150 | 200 | 300 |
| 极限真空度 | Pa | ≤5 | ||||||
| 工作真空度 | Pa | ≤80 | ||||||
| 工作压力 | Mpa | ≤0.35 | ||||||
| 工作油温 | ℃ | 45-65 | ||||||
| 工作电源 | 50Hz380V三相四线 | |||||||
| 总电功率 | KW | 18+2.25 | 30+6 | 2×30+6.6 | 3×30+8.2 | 4×30+10 | 5×30+16.5 | |
| 进出油管径 | mm | 32/25 | 38/32 | 44/38 | 48/44 | 64/48 | 76/64 | |
| 外形尺寸 | cm | 120×95×160 | 150×115×200 | 187×125×220 | 193×140×246 | 216×160×265 | 225×175×265 | |
| 设备重量 | Kg | 650 | 900 | 1200 | 1600 | 2200 | 3000 | |
| 油 处 理 指 标 | 油击穿电压 | Kv | 70-75 | |||||
| 油中含水量 | ppm | 3～5 | ||||||
| 油中含气量 | ％ | ≤0.1 | ||||||
| 过滤精度 | µm | 1～3 | ||||||
